元器件&模塊解決方案

全國服務熱線

400 1386 882

139 0230 5242

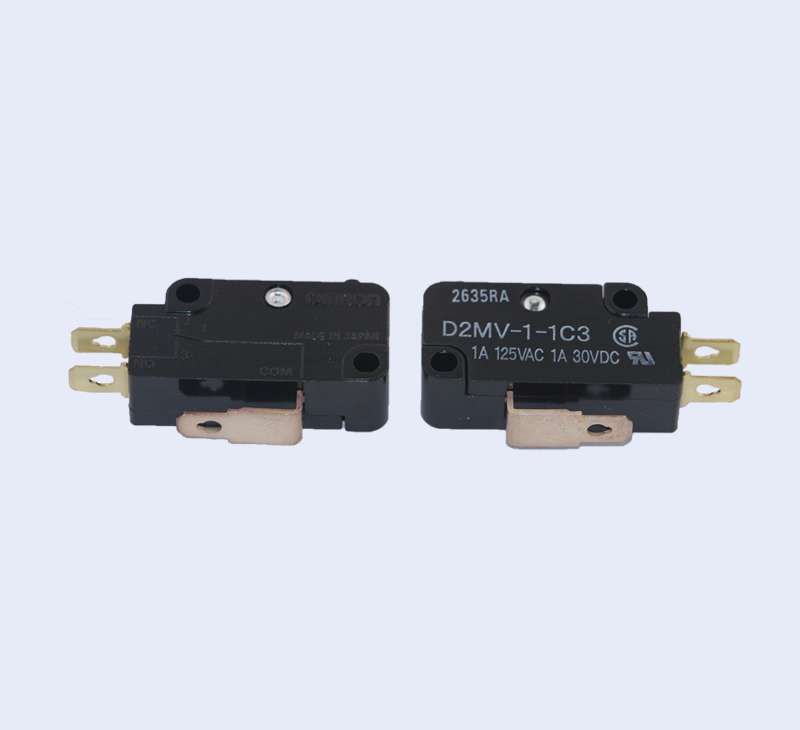

D2MV歐姆龍微動開關

D2MV小型、超低負載動作
  1. 種類
  2. 額定/性能
  3. 外形尺寸

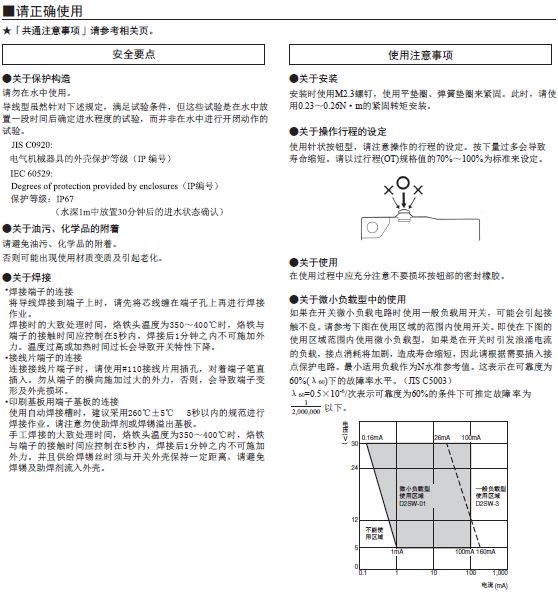

  4. 注意事項

驅動桿 動作力(OF)最大 1 A 0.1 A
針狀按鈕型



0.10 N {10 gf}
D2MV-1-1C1 D2MV-01-1C1
0.25 N {25 gf}
D2MV-1-1C2 D2MV-01-1C2
0.49 N {50 gf}
D2MV-1-1C3 D2MV-01-1C3
短擺桿型



0.49 N {50 gf}
D2MV-1L11-1C3 D2MV-01L11-1C3
擺桿型



0.29 N {30 gf}
D2MV-1L-1C3 D2MV-01L-1C3
長擺桿型



0.15 N {15 gf}
D2MV-1L111-1C3 D2MV-01L111-1C3
R形擺桿型



0.29 N {30 gf}
D2MV-1L13-1C3 D2MV-01L13-1C3
滾珠短擺桿型



0.49 N {50 gf}
D2MV-1L22-1C3 D2MV-01L22-1C3
滾珠擺桿型



0.29 N {30 gf}
D2MV-1L2-1C3 D2MV-01L2-1C3
注: 有關SPST-NO以及SPST-NC型號的詳細信息，請垂詢歐姆龍代理商。
接觸規格
SPDT
隔板(另售)、驅動桿(另售)、端子連接用零部件(另售) →R參見"微動開關 共通附屬品"
型號
額定電壓 項目
D2MV-1系列 D2MV-01系列
阻性負載
AC125V 1A 0.1A
DC 30V

1A

0.1A
*注. 上述額定值是在下面條件下測得得數據。
（1） 環境溫度：20±2℃
（2） 環境濕度：65±5%RH
（3） 操作頻率：30次/min
項目 型號
D2MV-1系列 D2MV-01系列
容許操作速度 1mm～1m/s（針狀按鈕擺桿型的場合）
容許操作頻率 機械 300次/min（針狀按鈕擺桿型的場合）
電氣 60次/min
絕緣電阻 100MΩ以上（DC500V絕緣電阻計）
接觸電阻（初始值） 30mΩ以下 50mΩ以下
耐壓＊1 同極端子間 AC1,000V 50/60Hz 1min
帶電金屬部與地之間 AC1,500V 50/60Hz 1min
各端子與非帶電金屬部之間 AC1,500V 50/60Hz 1min
振動＊2 誤動作 頻率10～55Hz 雙振幅1.5mm
沖擊＊2 耐久 OF0.10N型 最大150/s2
OF0.25～0.49N型 最大400/s2
誤動作 最大100m/s2
壽命＊3 機械 1,000萬次以上（60次/min）
電氣 50萬次以上（30次/min） 100萬次以上（30次/min）
保護結構 IEC IP40
使用環境溫度 -25～+80℃ 60%RH以下（無結冰、無凝露）
使用環境濕度 85%RH以下（+5～+35℃時）
重量 約6g（針狀按鈕擺桿型的場合）
注. 上述數值為初始值。
*1. 耐電壓為使用了隔板（參考相關頁）時的數值。
*2. 針狀按鈕型為自由位置和總行程位置上的數值，擺桿型為總行程位置上的數值。
接點的閉路或開路在1ms以內。
*3. 關于試驗條件請另行查詢
注: 1. 除非另有規定，否則所有尺寸均采用毫米作為單位。
  2. 括號中的RF值表示擺桿重量未施加于柱塞時的值。
  3. 除非另有規定，否則所有的外形尺寸均采用±0.4 mm公差。
  4. 上述動作特性適用于A方向 ()的動作。

針狀按鈕擺桿型 img
D2MV-1-1C
D2MV-01-1C
注: 在  中，填入動作力記號。

D2MV:Dimensions1
型號
D2MV-1-1C1
D2MV-01-1C1
D2MV-1-1C2
D2MV-01-1C2
D2MV-1-1C3
D2MV-01-1C3
OF 最大
RF 最小
0.10 N {10 gf}
0.005 N {0.5 gf}
(參考值) 		0.25 N {25 gf}
0.01 N {1 gf}
(參考) 		0.49 N {50 gf}
0.02 N {2 gf}
(參考)
PT 最大
OT 最小
MD 最大
1.2 mm
1.3 mm
0.25 mm
OP
14.7±0.4 mm

針狀短擺桿型 img
D2MV-1L11-1C3
D2MV-01L11-1C3
D2MV:Dimensions2
型號
D2MV-1L11-1C3
D2MV-01L11-1C3
OF 最大
RF 最小
0.49 N {50 gf}
0.04 N {4 gf}(參考值)
PT 最大
OT 最小
MD 最大
1.7 mm
1.0 mm
0.4 mm
OP
15.2±0.5 mm
注: RF的參考值表示的數值按照擺桿的質量不影響按鈕開關的方向安裝時的值。

擺桿型 img
D2MV-1L-1C3
D2MV-01L-1C3
D2MVDimensions3
型號
D2MV-1L-1C3
D2MV-01L-1C3
OF 最大
RF 最小
0.29 N {30 gf}
0.02 N {2 gf}(參考值)
PT 最大
OT 最小
MD 最大
3.3 mm
2.1 mm
0.7 mm
OP
15.2±1.2 mm
注: RF的參考值表示的數值按照擺桿的質量不影響按鈕開關的方向安裝時的值。

長擺桿型 img
D2MV-1L111-1C3
D2MV-01L111-1C3
D2MV:Dimensions4
型號
D2MV-1L111-1C3
D2MV-01L111-1C3
OF 最大
RF 最小
0.15 N {15 gf}
0.01 N {1 gf}(參考值)
PT 最大
OT 最小
MD 最大
6.0 mm
4.0 mm
1.4 mm
OP
15.2±2.6 mm
注: RF的參考值表示的數值按照擺桿的質量不影響按鈕開關的方向安裝時的值。

R型擺桿型 img
D2MV-1L13-1C3
D2MV-01L13-1C3
D2MV:Dimensions5
型號
D2MV-1L13-1C3
D2MV-01L13-1C3
OF 最大
RF 最小
0.29 N {30 gf}
0.02 N {2 gf}(參考值)
PT最大
OT 最小
MD 最大
3.3 mm
1.9 mm
0.7 mm
OP
18.7±1.2 mm
注: RF的參考值表示的數值按照擺桿的質量不影響按鈕開關的方向安裝時的值。

滾珠短擺桿型 img
D2MV-1L22-1C3
D2MV-01L22-1C3
D2MV:Dimensions6
型號
D2MV-1L22-1C3
D2MV-01L22-1C3
OF 最大
RF 最小
0.49 N {50 gf}
0.04 N {4 gf}(參考值)
PT 最大
OT 最小
MD 最大
1.7 mm
1.0 mm
0.4 mm
OP
20.7±0.6 mm
注: RF的參考值表示的數值按照擺桿的質量不影響按鈕開關的方向安裝時的值。

滾珠擺桿型
D2MV-1L2-1C3
D2MV-01L2-1C3
D2MVDimensions7
型號
D2MV-1L2-1C3
D2MV-01L2-1C3
OF 最大
RF 最小
0.29 N {30 gf}
0.02 N {2 gf}(參考值)
PT 最大
OT 最小
MD 最大
3.3 mm
2.1 mm
0.7 mm
OP
20.7±1.2 mm
注: RF的參考值表示的數值按照擺桿的質量不影響按鈕開關的方向安裝時的值。
