訂購信息
|
分類
|
接點結構
|
防護構造
|
型號
|
額定線圈電壓
|
最小包裝單位
|
-EL2 型
(用于浪涌負載)
|
SPST-NO (1a)
|
塑料密封型
|

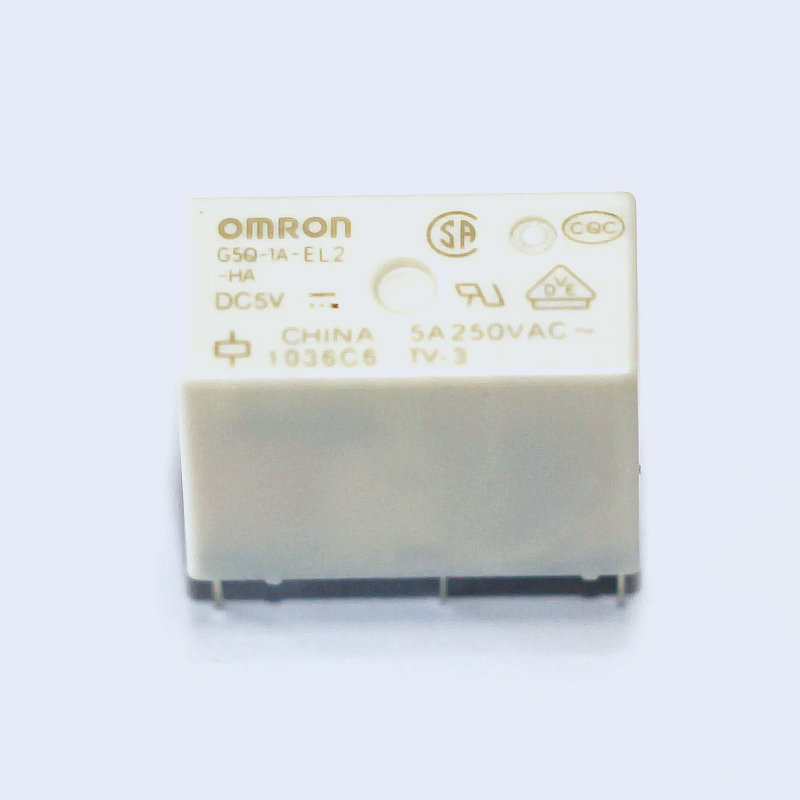

G5Q-1A4-EL2-HA
|
DC5V
|
100 個/托盤
|
|
DC12V
|
|
DC24V
|
額定值
線圈
額定電壓
(V)
|
額定電流
(mA)
|
線圈電阻
(Ω)
|
動作電壓
(V)
|
復位電壓
(V)
|
最大電壓
(V)
|
消耗功率
(mW)
|
|
額定電壓的%
|
|
DC5 V
|
80.0
|
63
|
75%以下
|
5%以上
|
190%
(23oC時)
|
約400
|
|
DC12V
|
33.3
|
360
|
|
DC24V
|
16.7
|
1440
|
接點
|
項目
|
-EL2型（用于浪涌負載）
|
|
SPST-NO (1a)
|
|
塑料密封型
|
|
接點類型
|
單
|
|
接點材質
|
銀合金（無鎘）
|
|
額定負載
|
電容性負載： 浪涌電流 40 A (100 μs) / 斷開電流1A，AC250V
|
|
額定通電電流
|
10 A
|
|
最大額定電壓
|
AC277 V
|
|
最大額定電流
|
10 A AC
|
性能
|
項目
|
-EL2型（用于浪涌負載）
|
|
接點電阻?1
|
100mΩ 以下
|
|
動作時間
|
10ms 以下
|
|
復位時間
|
5ms 以下
|
|
絕緣電阻?2
|
1,000 mΩ以上
|
|
耐電壓
|
線圈與接點間
|
AC4,000 V, 50/60 Hz 1 min
|
|
同極接點間
|
AC1,000 V, 50/60 Hz 1 min
|
|
耐沖擊電壓
|
線圈與接點間
|
8kV（1.2×50μs）
|
|
耐振動
|
壽命
|
10 ～ 55 ～ 10 Hz,單振幅 0.75 mm
(雙振幅1.5 mm)
|
|
誤動作
|
10 ～ 55 ～ 10 Hz,單振幅 0.75 mm
(雙振幅1.5 mm)
|
|
耐沖擊
|
壽命
|
1,000m/s2
|
|
誤動作
|
100m/s2
|
|
耐久性
|
機械壽命
|
10,000,000次（每小時18,000次）
|
|
電氣壽命
|
電容性負載
23℃時100,000次
(動作：ON持續1秒，OFF持續3秒)
|
|
故障率(P水準) (參考值?3)
|
10 mA DC5 V
|
|
使用環境溫度
|
-40oC ～ +85oC (無結冰或凝露)
|
|
使用環境濕度
|
5% ～ 85%
|
|
重量
|
約6.5 g
|
外形尺寸
(單位: mm)
G5Q-1A4-EL3-HA
-
? 平均尺寸
-
PCB安裝孔(底視圖)
公差: ±0.1 mm
端子配置/內部接線圖
(底視圖)
(無線圈極性)
